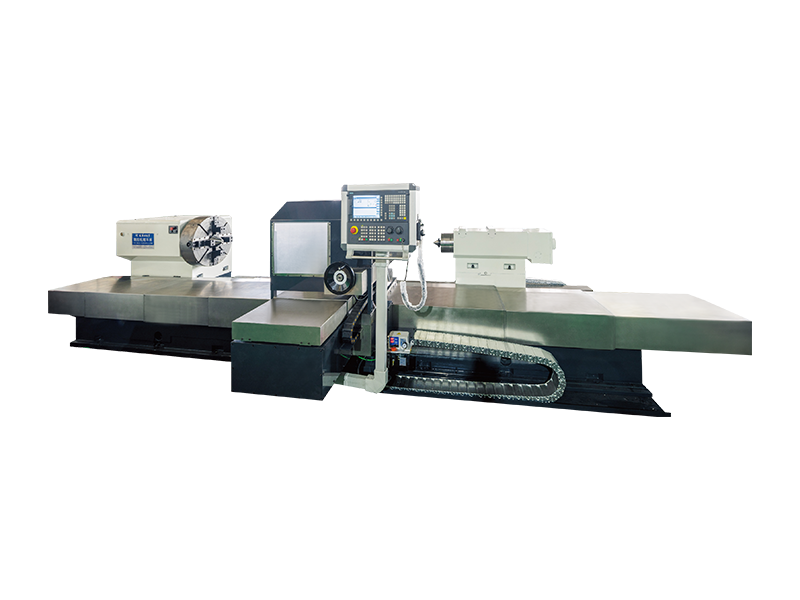

Nagy teherbírású, precíziós CNC hengerléssel és dobással integrált eszterga

Ez a szerszámgép egy CNC-hengeres integrált eszterga, amelyet főként nagy igénybevételű esztergáláshoz és felületi polírozáshoz használnak az élőoszlop, a közepes henger és a lézeres burkolat hidraulikus alátámasztása után. Öntöttvas, acél és színesfém tekercsek fél- és kikészítésére is használják. A gép két egymástól független, keresztirányban elhelyezkedő szervo előtoló tengelyt tartalmaz. A polírozó eszköz a hosszirányú húzólap egyik oldalára van felszerelve, és nem zavarja a keresztirányú adagolókocsi megmunkálószerszámának többi részét. Esztergálásra, illetve polírozásra használják.

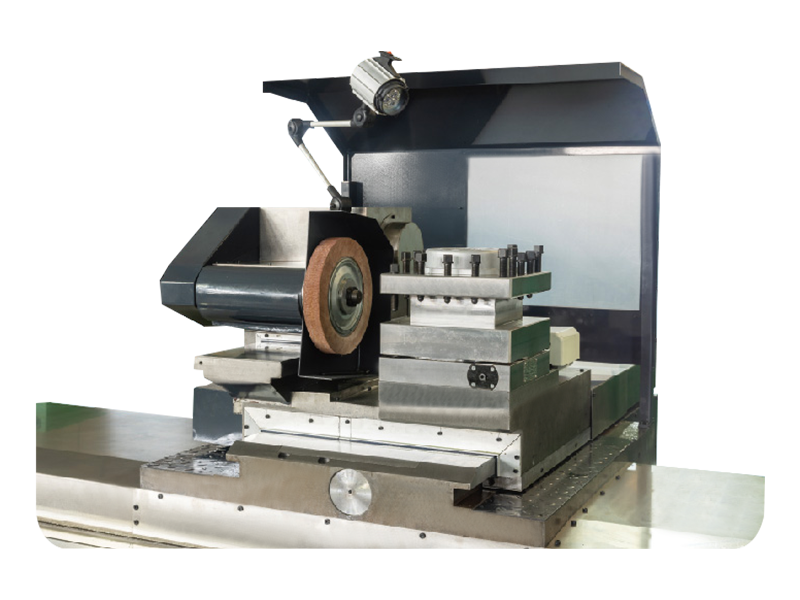

A hosszanti és keresztirányú (esztergálás és polírozás) mozgásokat nagy pontosságú golyóscsavarok hajtják végre. A szerszámtartó és a polírozó berendezés hossz- és keresztirányú előtolási mozgására szolgáló vezetősínek nagy szilárdságú téglalap alakú vezetősínekből készülnek, kombinálva egy négyállásos nagy teherbírású elektromos szerszámtartóval és egy speciális polírozó orsóval. Ez a kialakítás javítja a szerszámgép merevségét és stabilitását vágás és polírozás közben.

A főtengely csapágya kétsoros radiális rövid hengeres görgős csapágyat használ nagy pontossággal és állítható hézaggal, amely erős merevséget, sima forgást és nagy pontosságot biztosít. A farokrész egy felsőtestből és egy alsótestből áll. A felsőtest orsóval, hüvelyrel és orsóközéppont-állító mechanizmussal van felszerelve. Az alsó test egy gyorsan mozgó mechanizmussal rendelkezik a farok szárához, és egy motor és egy reduktor hajtja a teljes mozgást. A farok hátulján egy nagynyomású szivattyúállomás van felszerelve, amely a hidraulikus automatikus reteszelésre és kilazításra szolgál, miután a hátsó szár helyzetbe került, reteszelő védelemmel.

A farokpersely motorhajtással és kézi finomhangolással mozgatható. A hátsó szár felső meghúzási erőkijelzővel rendelkezik, amely lehetővé teszi a munkadarab felső meghúzási nyomatékának vizuális beállítását a követelményeknek megfelelően. A nagy stabilitás és a nagy merevségű szerkezeti kialakítás biztosítja a szerszámgép általános megmunkálási pontosságát. A mozgó vezetőpár kopásálló ragasztós műanyaggal van kezelve, és központi kenőrendszerrel rendelkezik, amely fixpontos, kvantitatív automatikus kenést valósít meg a teljes gép dinamikus reakciójának biztosítása érdekében. A hosszanti és keresztirányú adagolósíneket teljesen rozsdamentes acél védi, ami hosszú távon segít megőrizni a mozgási pontosságot.
