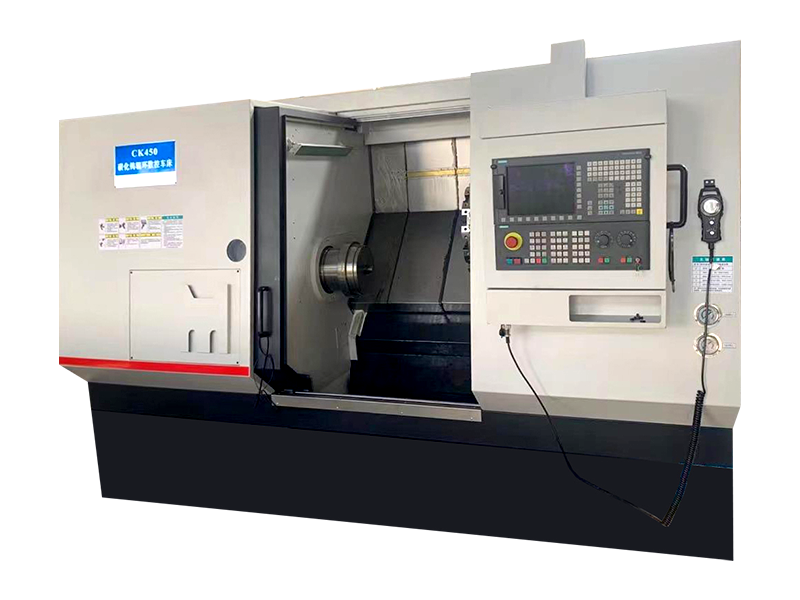

Bővebben >>A Jiangsu Dingshun Heavy Duty Machine Tool Co., Ltd. (Nantong Baoshun Machinery Co., Ltd.) 2002-ben alakult. Ez egy olyan vállalkozás, amely régóta foglalkozik szerszámgépek felszerelésével a kohászati és acélipari vállalkozások számára. Mély alapokkal és gazdag tapasztalattal rendelkezik a speciális szerszámgép-berendezésekben, és megoldásokat szállít az acélipari vállalatok számára. Ezenkívül a Shanghai 704 Research Institute of China Shipbuilding Industry Corporation minősített beszállítója, amely fontos tudományos kutatási projekteket, például nyomatékérzékelőket és egyéb professzionális alkatrészeket végez. A cég XK500 sorozatú CNC hengeres félholdhorony megmunkáló szerszámgépek, CK84 sorozatú CNC görgős esztergák, CA84 sorozatú digitális kijelzős görgős esztergák, CNC görgős eszterga CK450, CXK9550 CNC esztergáló és maró kompozit szerszámgépek, CXK9580 mintás lemezes tárcsajavító, CNC CNC eszterga és gyémánt csiszológép06 gyártására specializálódott. MK630 hengergyűrűs köszörű, MK001-5 CNC hengergyűrűs köszörű, ZKM150 CNC-csiszológép, ZWM150 precíziós univerzális köszörűgép és egyéb kapcsolódó kiegészítő termékek.
A cég több hazai és külföldi márkavállalkozások által biztosított nagyméretű berendezéssel rendelkezik, biztosítva a legyártott szerszámgépek minőségét és az időben történő szállítást. Az évek során erős műszaki erővel, kiforrott termékekkel és átfogó szolgáltatási rendszerrel termékeinket a nagy acélipari vállalatoknak értékesítették országszerte és a külföldi piacokon. Ügyfeleink pozitívan reagáltak, és több nemzeti szabadalmat és független szellemi tulajdonjogot szereztünk. Cégünk mára a hazai acélipari vállalkozás és a kohászati tervezőintézet tekercsfeldolgozó szerszámgépiparában ismert márkavállalkozás lett.
1.1 Fő specifikációs paraméterek
| A lengés átmérője a szerszámgépágy felett | mm | 800 |
| A lengés átmérője a hátsó lemez felett | mm | 620 |
| Maximális megmunkálási hossz (két középpont távolsága) | mm | 1000 |
| A munkadarab maximális súlya | kg | 3000 |
| Szerszámgépágy szög | Fokozat | 45 |
1.2 Orsó és hajtás
| Orsó furat | mm | 120 |
| Orsó elülső támasz átmérője | mm | 180 |
| Orsó sebesség sorozat | | Szint nélkül |
| Orsó fordulatszám tartományok | r/perc | 2-400 |
| Főmotor teljesítménye (folyamatos) | kW | 22 |
| Orsó folyamatos nyomatéka | Nm | 2500 |
| Orsóvég szabvány | | A211 |
| Automatikus hidraulikus szorítóhüvely | | Roller Ring Matching |
1.3 Előtolás
| Z-tengely (hosszirányú) Utólemez mozgási távolsága | mm | 1000 |
| X-tengely (vízszintes) Trailing lemez mozgása | mm | 410 |
| Gyors mozgási sebesség Z/X | mm/perc | 8000 |
| Előtolási sebességtartomány Z/X | mm/perc | 0,001-2000 |
| Hajtómotor nyomatéka Z/X | Nm | 27/27 |
| Maximális előtolási erő Z/X | N | 20000 |
| Minimális beállítási egység/felbontás | mm | 0.001 |
1.4 A szerszámgépek teljes méretei és tömegei
| A szerszámgép megjelenésének mérete (hossz * szélesség * magasság) | mm | 4725×2175×2365 |
| Súly | t | Körülbelül 8T |
2. Szerszámgép pontossága
2.1 Munkapontosság (standard minta)
| A végesztergálás külső körének kereksége | mm | 0.005 |
| A végső esztergálás külső körének felületi érdessége | | Ra0.8 |
| A végső esztergálás külső körének hengeressége | mm | 0,02/300 |
| A befejező vég külső körének merőlegessége | mm | 0,01/100 |
2.2 A szerszámgépek fő geometriai pontossága
| Az orsó periodikus tengelyirányú mozgása | mm | 0.005 |
| Az orsó furatának radiális kifutása | mm | Near End 0,015, Far End 0,020 |
| Torony ismételt pozicionálási pontosság | mm | 0.005 |
